Обозначение	54321-2402063
Исполнение	Схема 3

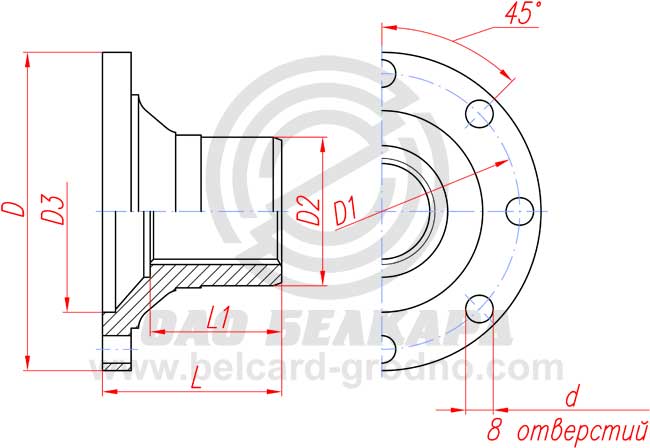

D Диаметр обода фланца	175 , мм.
D1 Диаметр расположения отверстий	155 , мм.
D2 Наружный диаметр цилиндрической части	85 , мм.
D3 Диаметр центрирующей проточки	132 , мм.
d Диаметр отверстий	12 , мм.
L Длина детали	70 , мм.
L1 Длина шлицев	58 , мм.
Тип шлиц	Прямобочные
z x dвн x Dн x h (z x m) z -количество шлиц dвн - внутренний диаметр шлиц Dн - наружный диаметр шлиц h - ширина впадины m - модуль	16x52x60x5 , мм.
M Масса фланца	3.3 , кг.
