Обозначение	64221-2502130

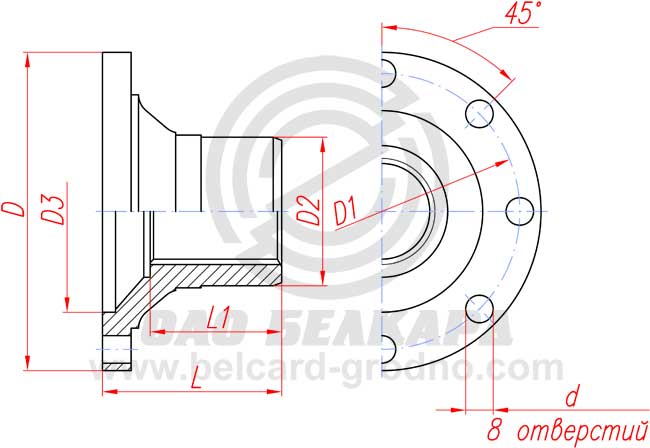

Исполнение	Схема 3
D Диаметр обода фланца	230 , мм.
D1 Диаметр расположения отверстий	205 , мм.
D2 Наружный диаметр цилиндрической части	85 , мм.
D3 Диаметр центрирующей проточки	223 , мм.
d Диаметр отверстий	14 , мм.
L Длина детали	90 , мм.
L1 Длина шлицев	68 , мм.
Тип шлиц	Прямобочные
z x dвн x Dн x h (z x m) z -количество шлиц dвн - внутренний диаметр шлиц Dн - наружный диаметр шлиц h - ширина впадины m - модуль	16x52x60x5 , мм.
M Масса фланца	2.65 , кг.

64221-2502130
