5320-2205023-01
| Обозначение | 5320-2205023-01 |

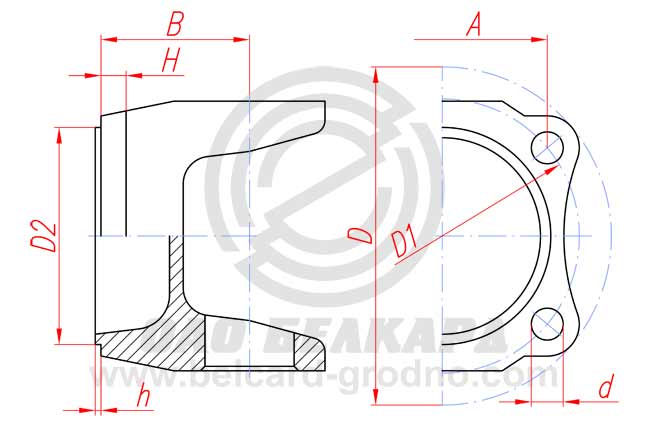

| Исполнение | Схема 14 |
|
D Диаметр обода фланца
| 170 , мм. |
|
D1 Диаметр расположения отверстий
| 140 , мм. |
|
D2 Диаметр посадочного буртика
| 95 , мм. |
|
d Диаметр отверстий
| 16.1 , мм. |
|
h Высота посадочного буртика
| 2.5 , мм. |
|
B Расстояние от привалочной поверхности до оси отверстий под подшипники
| 76 , мм. |
|
H Толщина обода фланца
| 11 , мм. |
| А | 110 , мм. |
