Технический каталог - ОАО «Белкард»

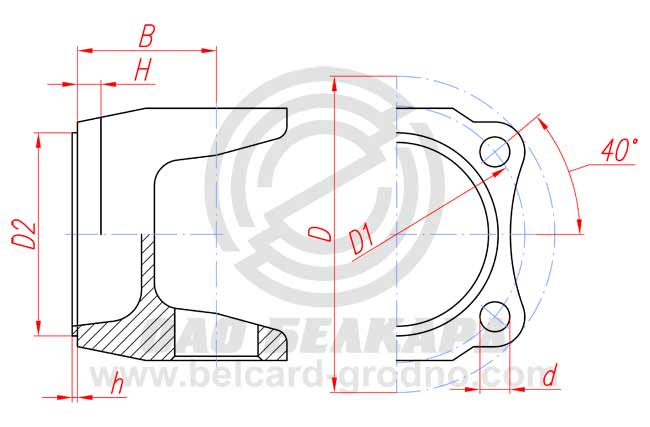

Обозначение	700А.22.08.013-1
Исполнение	Схема 13
D Диаметр обода фланца	180 , мм.
D1 Диаметр расположения отверстий	150 , мм.
D2 Диаметр посадочного буртика	95 , мм.
d Диаметр отверстий	16.5 , мм.
h Высота посадочного буртика	3.5 , мм.
B Расстояние от привалочной поверхности до оси отверстий под подшипники	70 , мм.
H Толщина обода фланца	11 , мм.

700А.22.08.013-1
