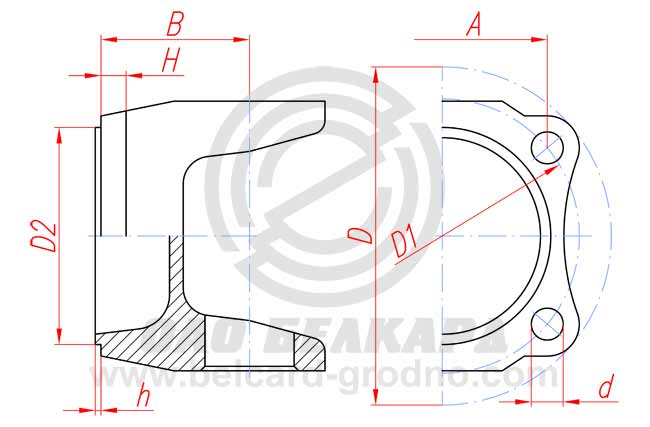

| Обозначение | 75491-2119023 |
| Исполнение | Схема 14 |
|
D Диаметр обода фланца
| 124 , мм. |
|
D1 Диаметр расположения отверстий
| 96 , мм. |
|
D2 Диаметр посадочного буртика
| 70 , мм. |
|
d Диаметр отверстий
| 12.4 , мм. |
|
h Высота посадочного буртика
| 2.5 , мм. |
|
B Расстояние от привалочной поверхности до оси отверстий под подшипники
| 50 , мм. |
|
H Толщина обода фланца
| 9 , мм. |
| А | 62 , мм. |
