Обозначение	3203-01-2200023
Мд Крутящий момент без остаточной деформации	5200
Мр Крутящий момент без разрушения	5880
Обозначение	3203-01-2200023
d x S d - внутренний диаметр трубы S - толщина стенки трубы	71х3 , мм.
D Диаметр окружности описанной элементами шарнира	145 , мм.
а1 Угол поворота в шарнире	22 , град.
а2 Угол поворота в шарнире	22 , град.
Lmin Длина передачи в полностью сжатом положении	2744 , мм.
Ход Рабочий ход в шлицевой паре	87 , мм.
L1	968 , мм.
L2	1500 , мм.
М Масса передачи	36 , кг.

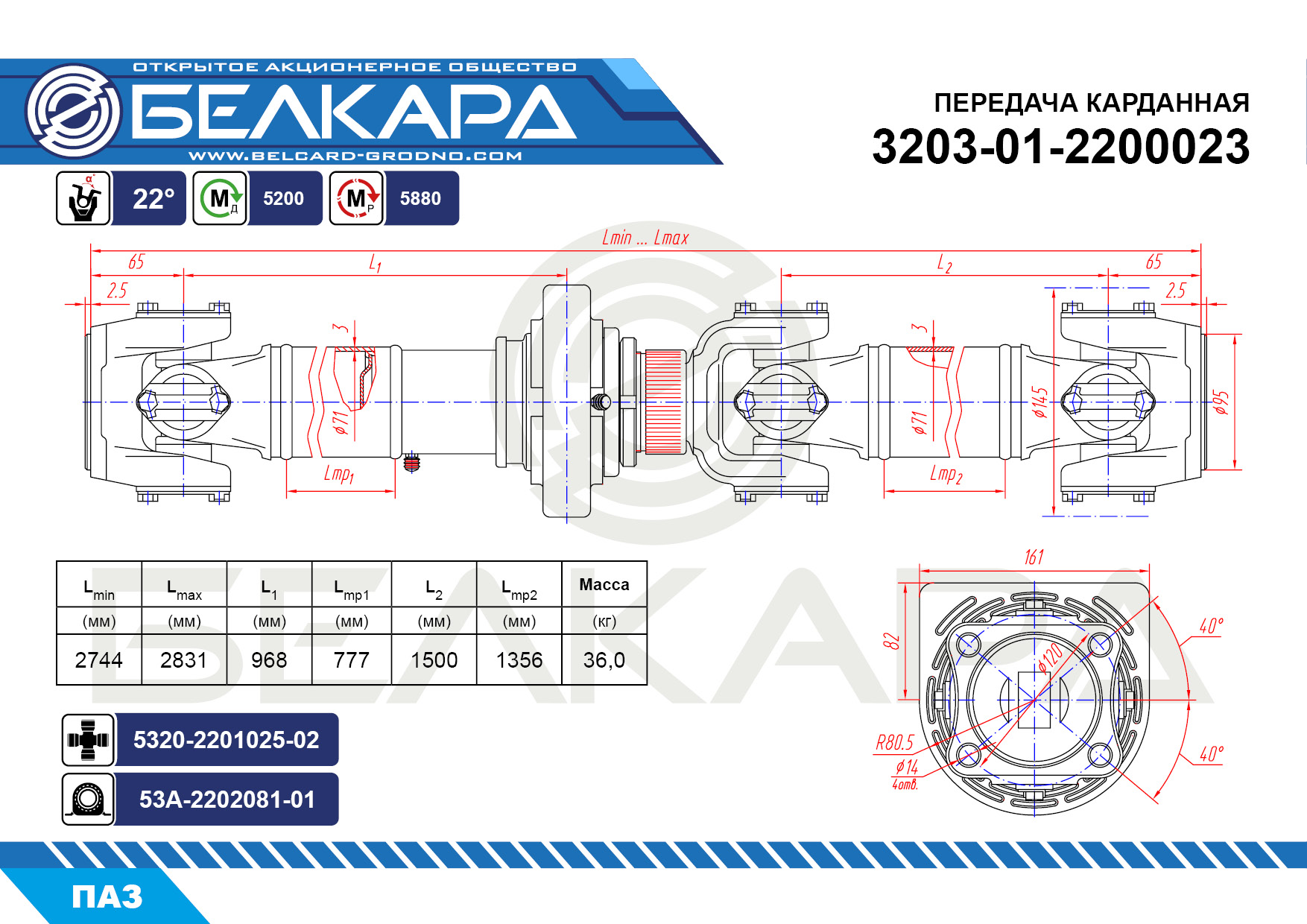

3203-01-2200023
