Технический каталог - ОАО «Белкард»

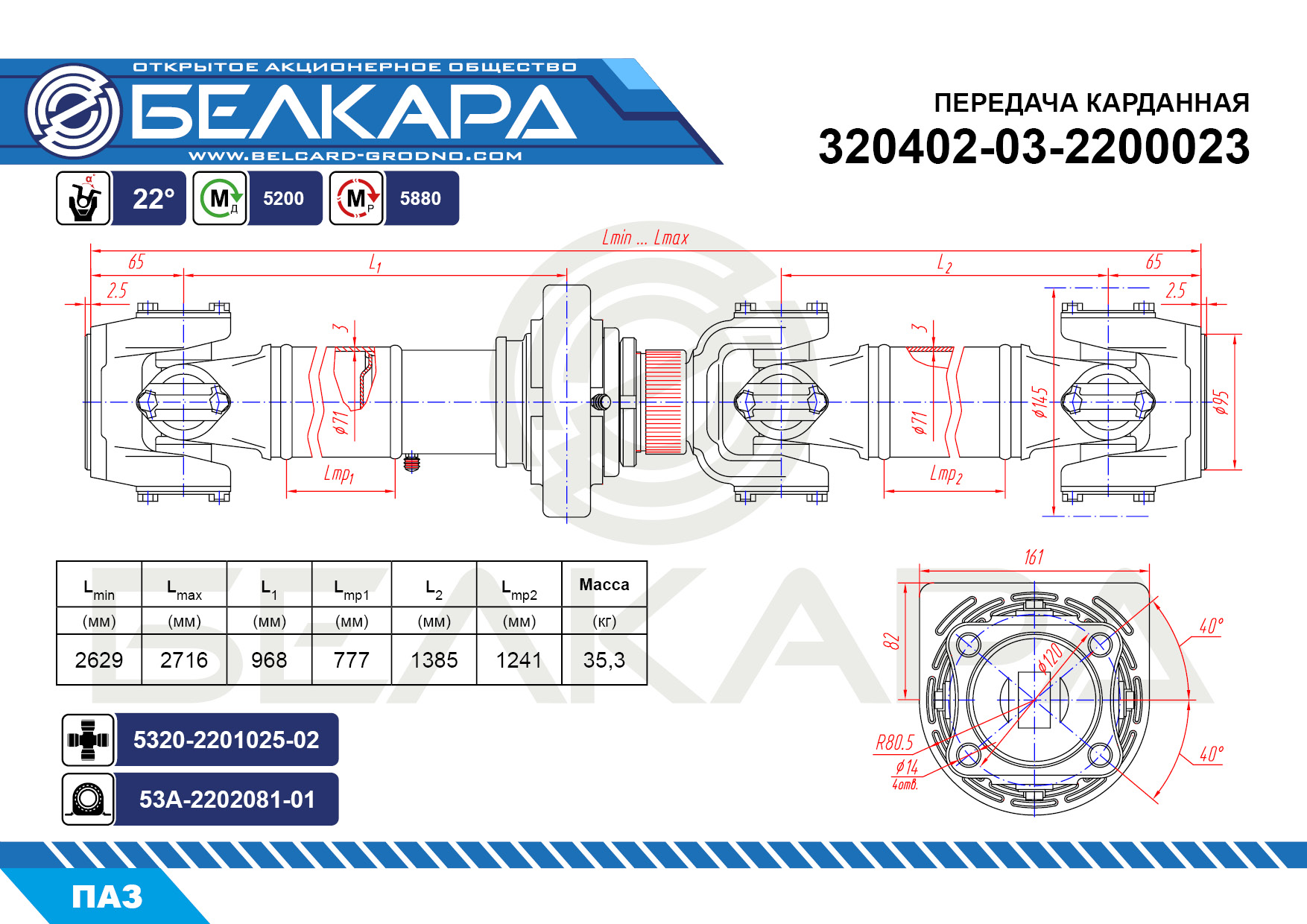

Обозначение	320402-03-2200023
Мд Крутящий момент без остаточной деформации	5200 , Н*м
Мр Крутящий момент без разрушения	5880 , Н*м
d x S d - внутренний диаметр трубы S - толщина стенки трубы	71х3 , мм.
D Диаметр окружности описанной элементами шарнира	145 , мм.
а1 Угол поворота в шарнире	22 , град.
а2 Угол поворота в шарнире	22 , град.
Lmin Длина передачи в полностью сжатом положении	2629 , мм.
Ход Рабочий ход в шлицевой паре	87 , мм.
L1	968 , мм.
L2	1385 , мм.
М Масса передачи	35,3 , кг.

320402-03-2200023
