Технический каталог - ОАО «Белкард»

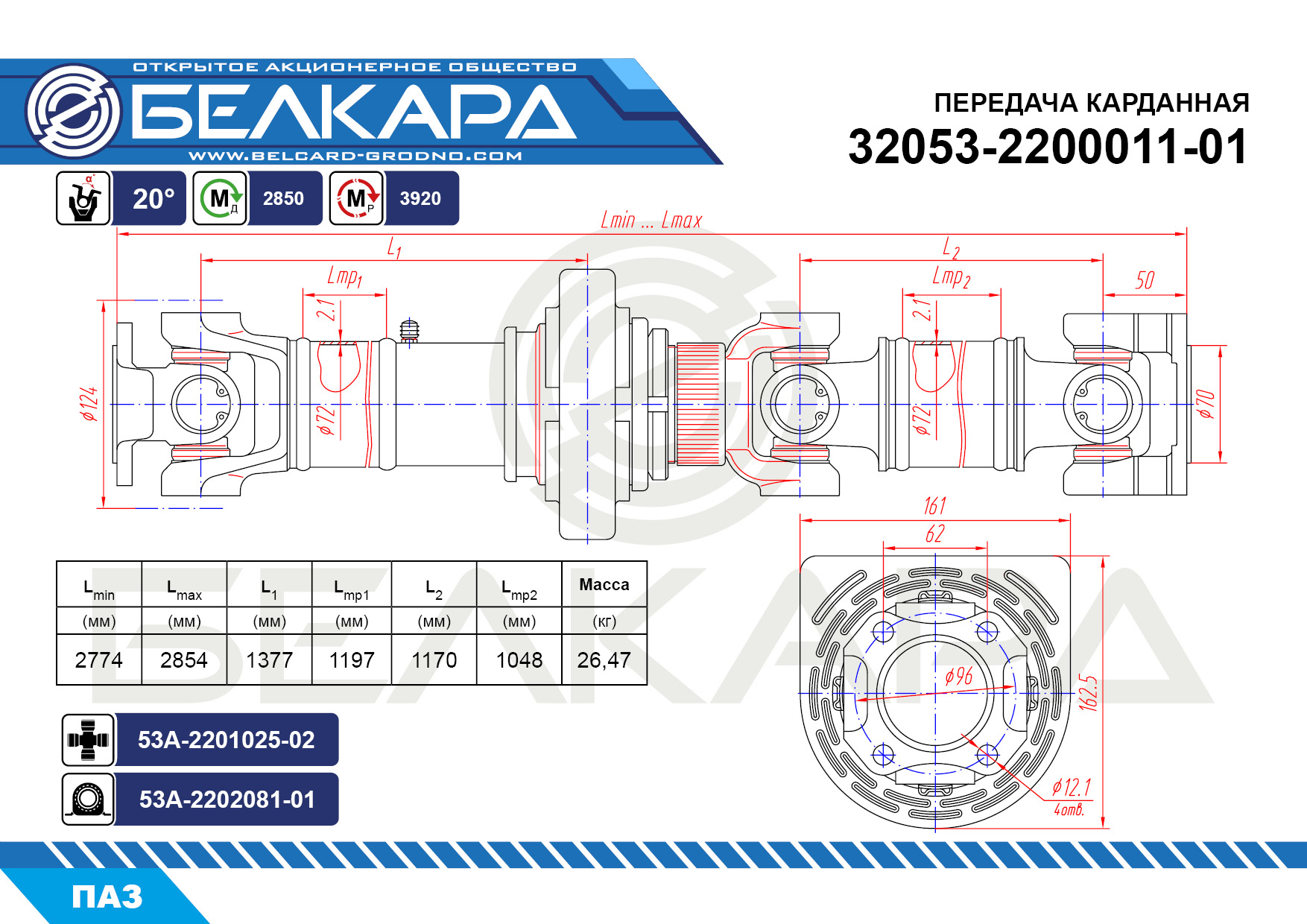

Обозначение	32053-2200011-01
Мд Крутящий момент без остаточной деформации	2850 , Н*м
Мр Крутящий момент без разрушения	3920 , Н*м
d x S d - внутренний диаметр трубы S - толщина стенки трубы	72х2,1 , мм.
D Диаметр окружности описанной элементами шарнира	124 , мм.
а1 Угол поворота в шарнире	20 , град.
а2 Угол поворота в шарнире	20 , град.
Lmin Длина передачи в полностью сжатом положении	2774 , мм.
Ход Рабочий ход в шлицевой паре	80 , мм.
L1	1377 , мм.
L2	1170 , мм.
М Масса передачи	26,47 , кг.

32053-2200011-01
