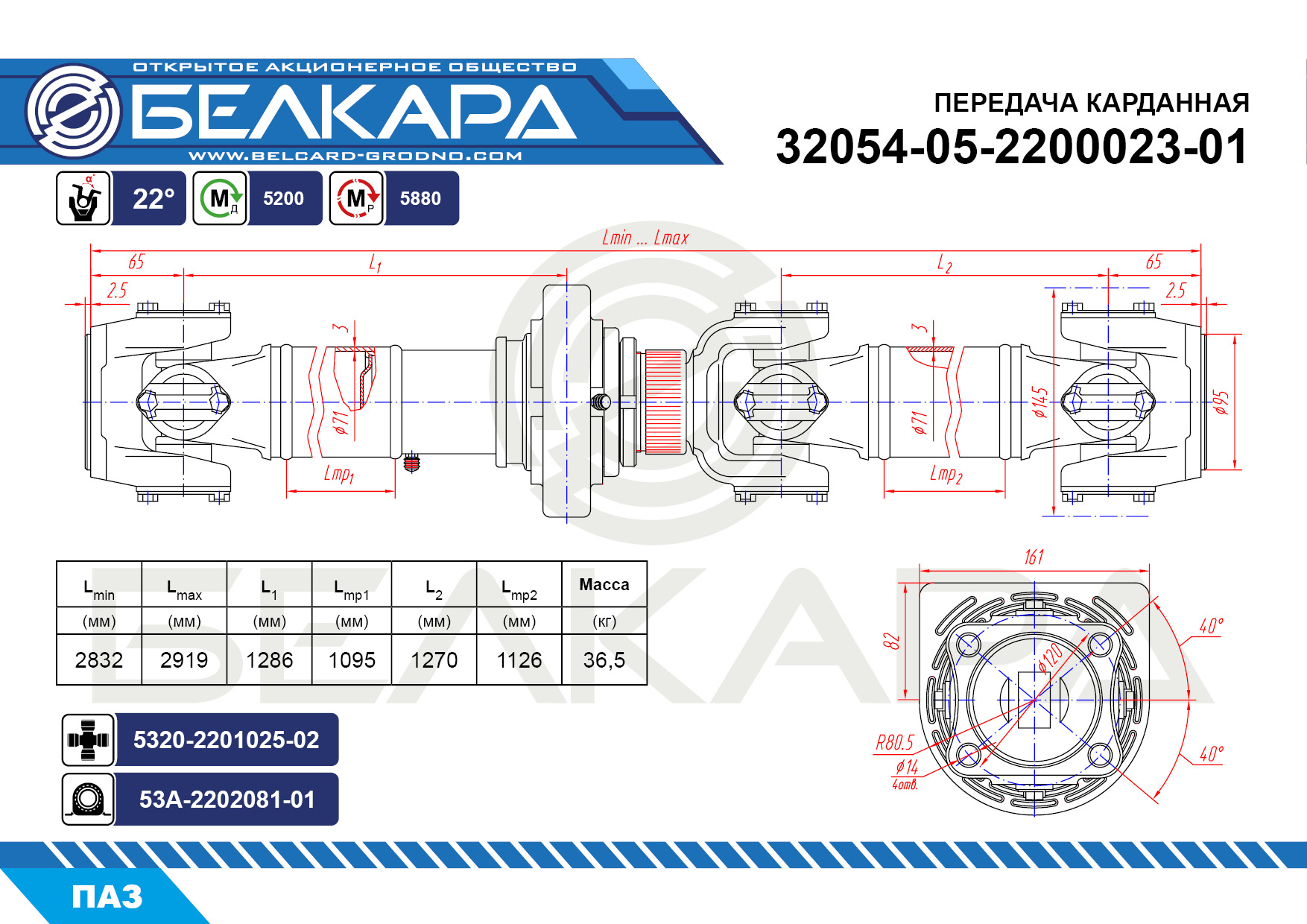

Обозначение	32054-05-2200023-01
Мд Крутящий момент без остаточной деформации	5200 , Н*м
Мр Крутящий момент без разрушения	5880 , Н*м
d x S d - внутренний диаметр трубы S - толщина стенки трубы	71х3 , мм.
D Диаметр окружности описанной элементами шарнира	145 , мм.
а1 Угол поворота в шарнире	22 , град.
а2 Угол поворота в шарнире	22 , град.
Lmin Длина передачи в полностью сжатом положении	2832 , мм.
Ход Рабочий ход в шлицевой паре	87 , мм.
L1	1286 , мм.
L2	1270 , мм.
М Масса передачи	36,5 , кг.

32054-05-2200023-01
