Технический каталог - ОАО «Белкард»

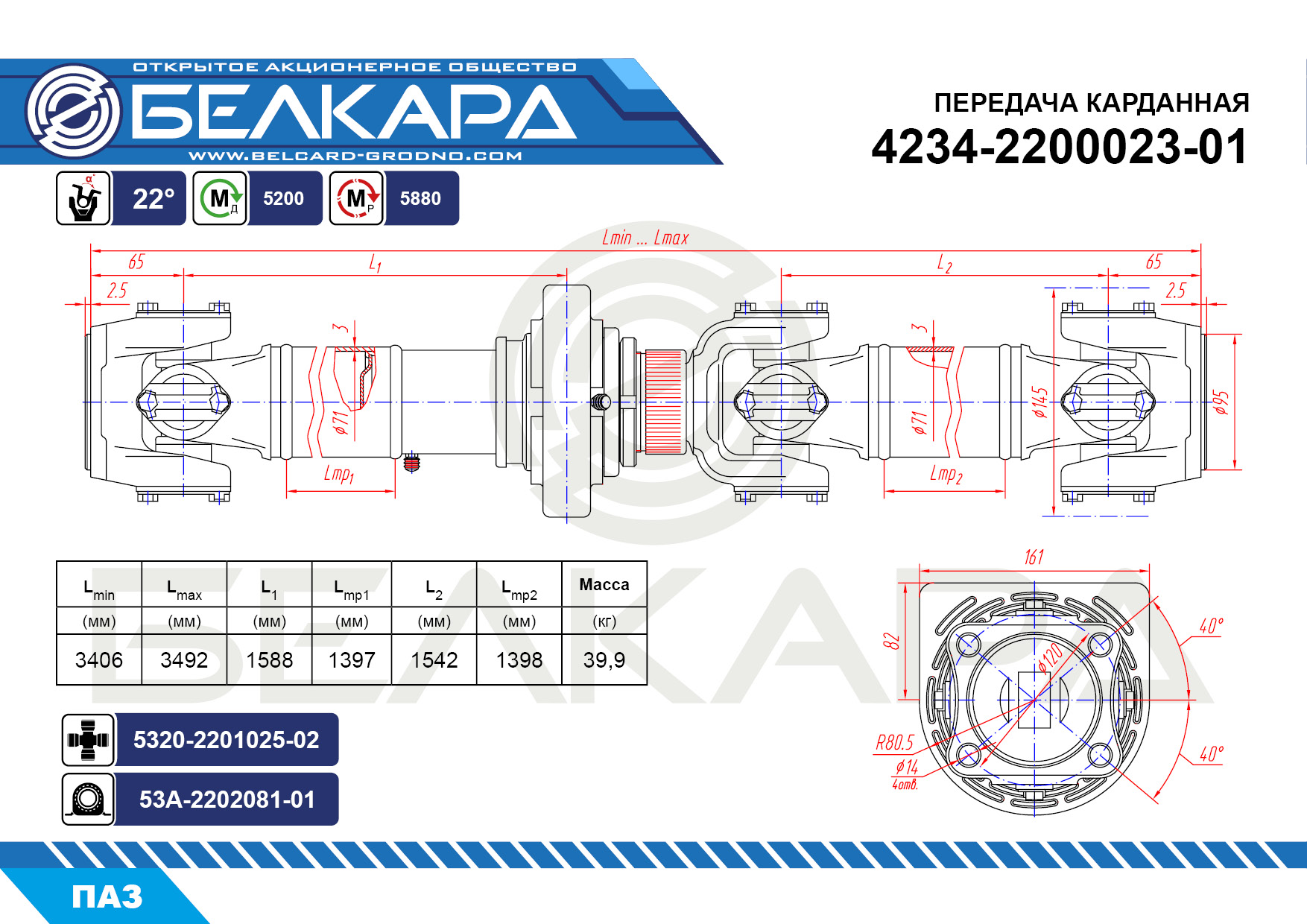

Обозначение	4234-2200023-01
Мд Крутящий момент без остаточной деформации	5200 , Н*м
Мр Крутящий момент без разрушения	5880 , Н*м
d x S d - внутренний диаметр трубы S - толщина стенки трубы	71х3 , мм.
D Диаметр окружности описанной элементами шарнира	145 , мм.
а1 Угол поворота в шарнире	22 , град.
а2 Угол поворота в шарнире	22 , град.
Lmin Длина передачи в полностью сжатом положении	3406 , мм.
Ход Рабочий ход в шлицевой паре	86 , мм.
L1	1588 , мм.
L2	1542 , мм.
М Масса передачи	39,9 , кг.

4234-2200023-01
