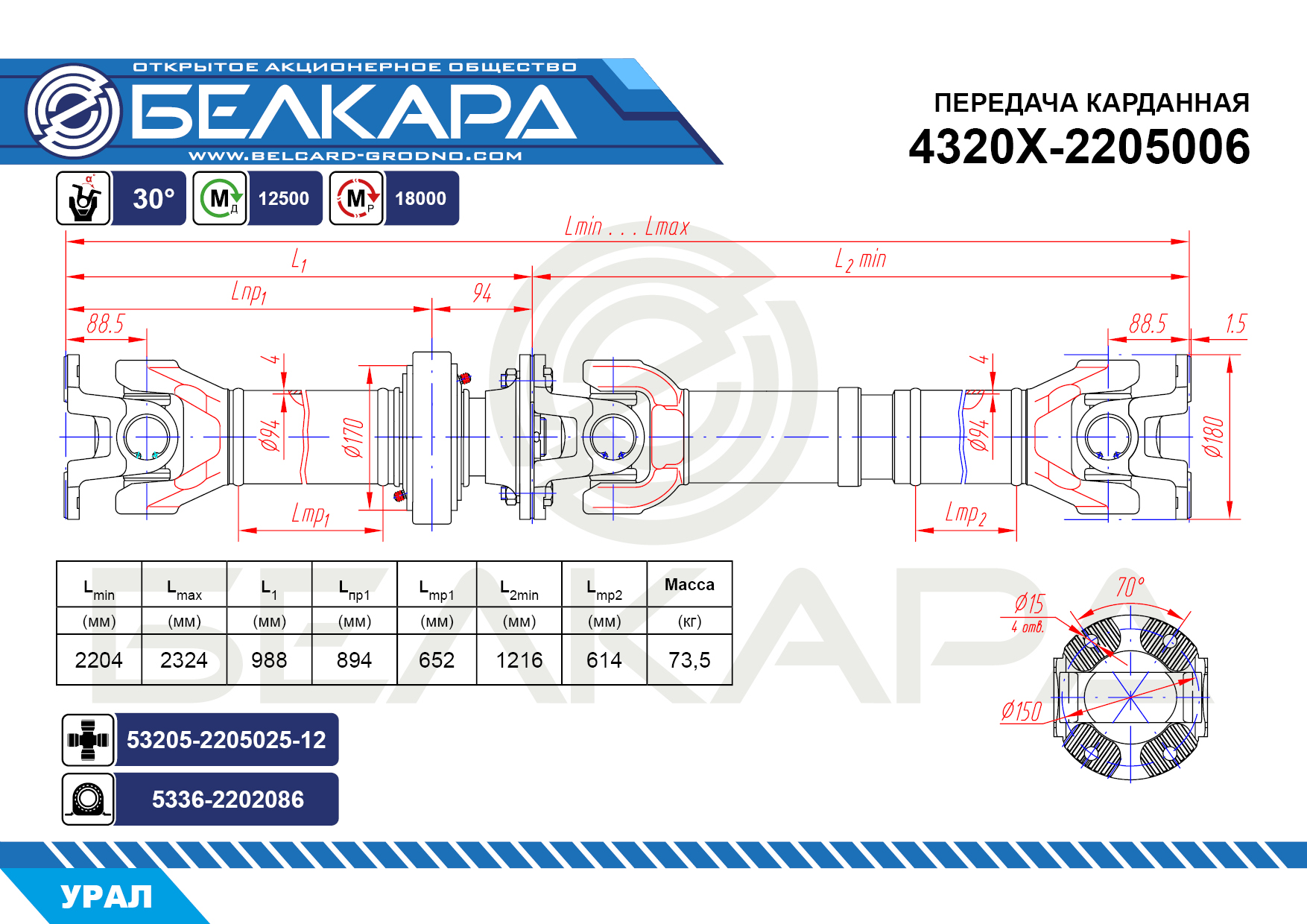

Обозначение	4320Х-2205006
Мд Крутящий момент без остаточной деформации	12500 , Н*м
Мр Крутящий момент без разрушения	18000 , Н*м
d x S d - внутренний диаметр трубы S - толщина стенки трубы	94x4 , мм.
а1 Угол поворота в шарнире	30 , град.
а2 Угол поворота в шарнире	30 , град.
Lmin Длина передачи в полностью сжатом положении	2204 , мм.
Ход Рабочий ход в шлицевой паре	120 , мм.
L1	988 , мм.
L2	1216 , мм.
М Масса передачи	73,5 , кг.

4320Х-2205006
