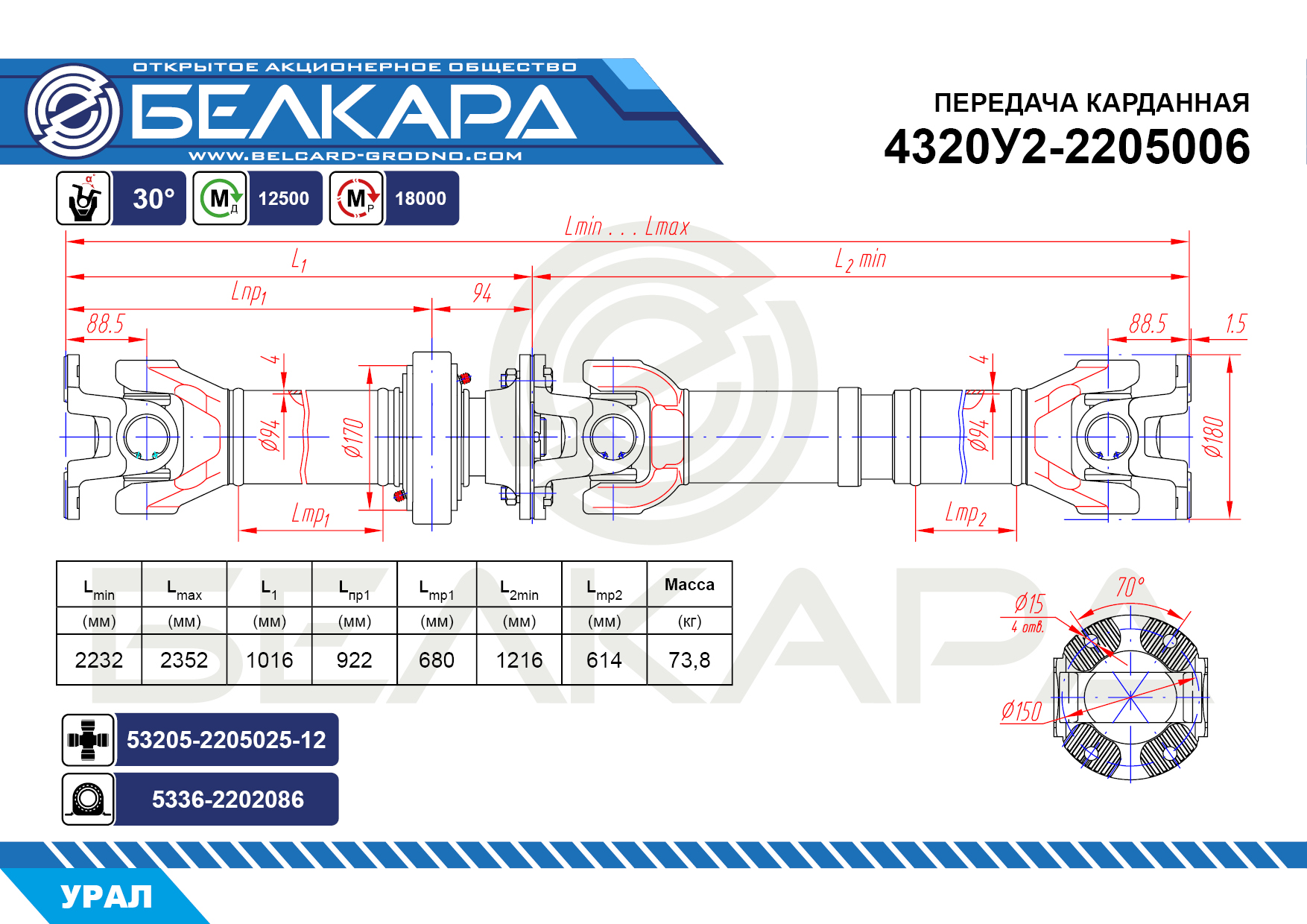

| Обозначение | 4320У2-2205006 |
|
d x S d - внутренний диаметр трубы S - толщина стенки трубы
| 94x4 , мм. |
|
D Диаметр окружности описанной элементами шарнира
| 180 , мм. |
|
а1 Угол поворота в шарнире
| 30 , град. |
|
а2 Угол поворота в шарнире
| 30 , град. |
|
Lmin Длина передачи в полностью сжатом положении
| 2232 , мм. |
|
Ход Рабочий ход в шлицевой паре
| 120 , мм. |
| L1 | 1016 , мм. |
| L2 | 1216 , мм. |
|
М Масса передачи
| 73,8 , кг. |
