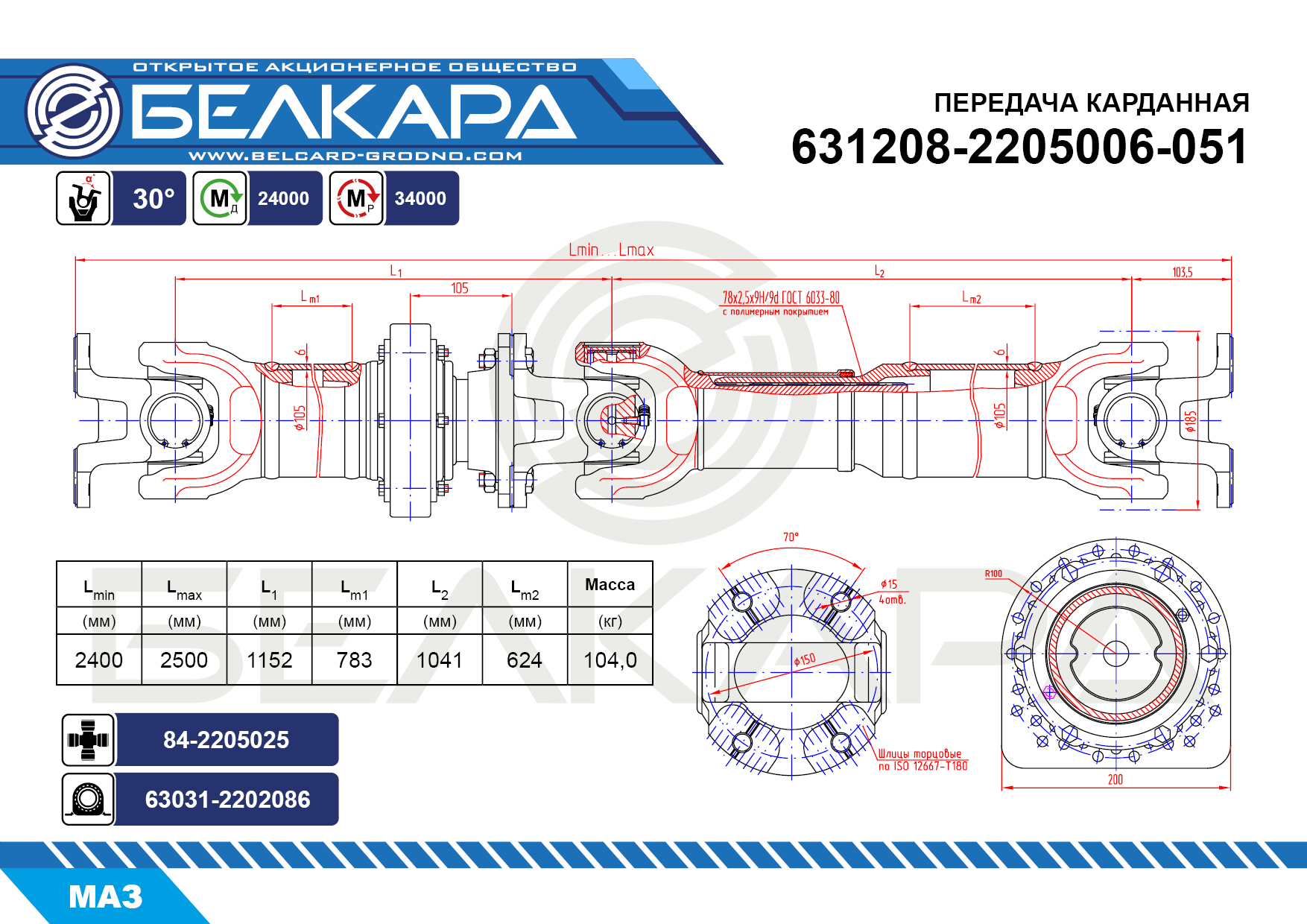

Обозначение	631208-2205006-051
Мд Крутящий момент без остаточной деформации	24000 , Н*м
Мр Крутящий момент без разрушения	34000 , Н*м
d x S d - внутренний диаметр трубы S - толщина стенки трубы	105х6 , мм.
D Диаметр окружности описанной элементами шарнира	185 , мм.
а1 Угол поворота в шарнире	30 , град.
а2 Угол поворота в шарнире	30 , град.
Lmin Длина передачи в полностью сжатом положении	2400 , мм.
Ход Рабочий ход в шлицевой паре	100 , мм.
L1	1152 , мм.
L2	1041 , мм.
М Масса передачи	104 , кг.

631208-2205006-051
