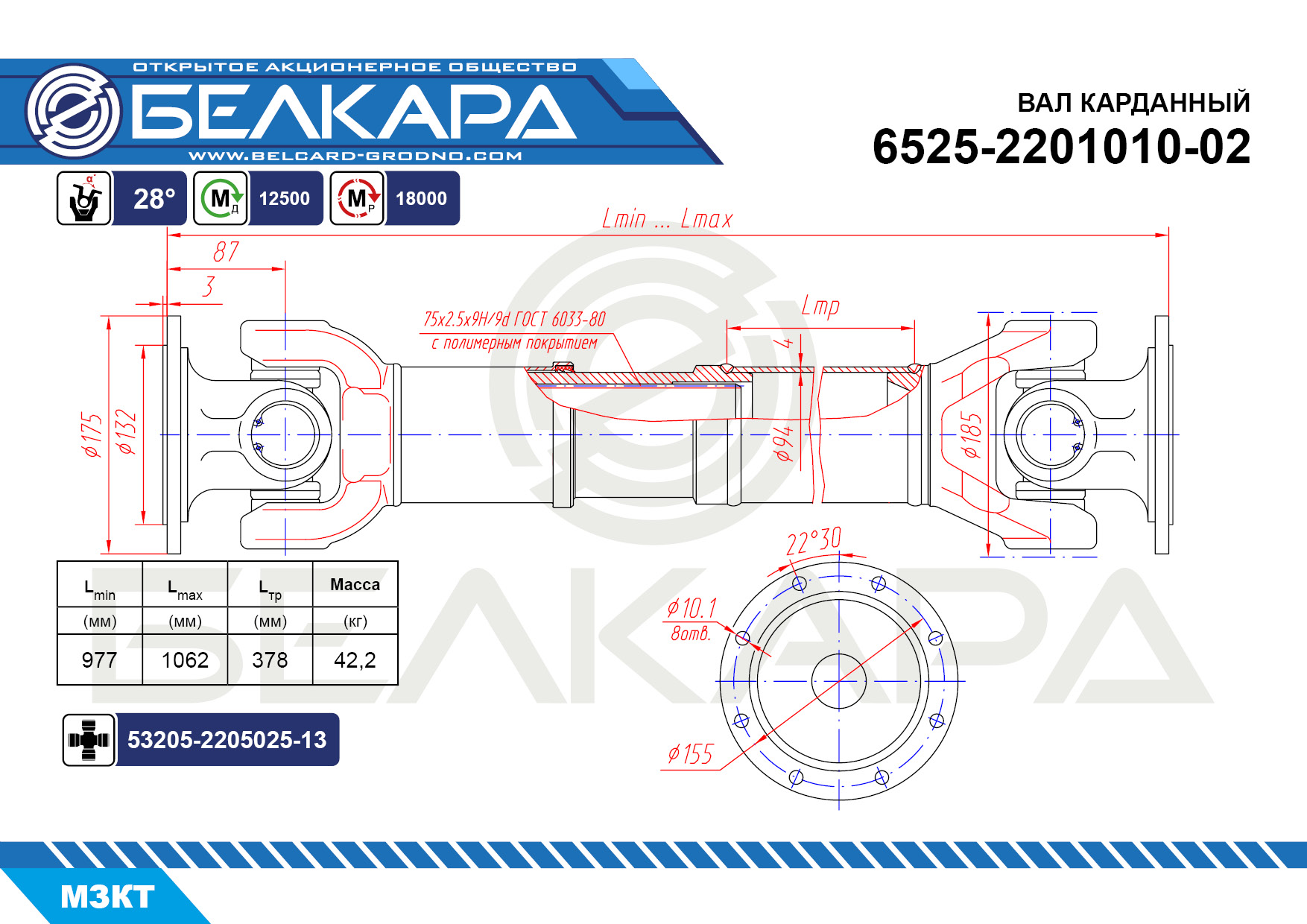

| Обозначение | 6525-2201010-02 |
|
Мд Крутящий момент без остаточной деформации
| 12500 , Н*м |
|
Мр Крутящий момент без разрушения
| 18000 , Н*м |
|
D Диаметр окружности описанной элементами шарнира
| 185 , мм. |
|
d x S d - внутренний диаметр трубы \r\n S - толщина стенки трубы
| 94х4 , мм. |
|
a1 Угол поворота в шарнире
| 28 , град. |
|
a2 Угол поворота в шарнире
| 28 , град. |
|
Lmin Длина вала в полностью сжатом положении
| 977 , мм. |
|
Ход Рабочий ход в шлицевой паре
| 85 , мм. |
|
M Масса карданного вала
| 42,2 , кг. |
