Технический каталог - ОАО «Белкард»

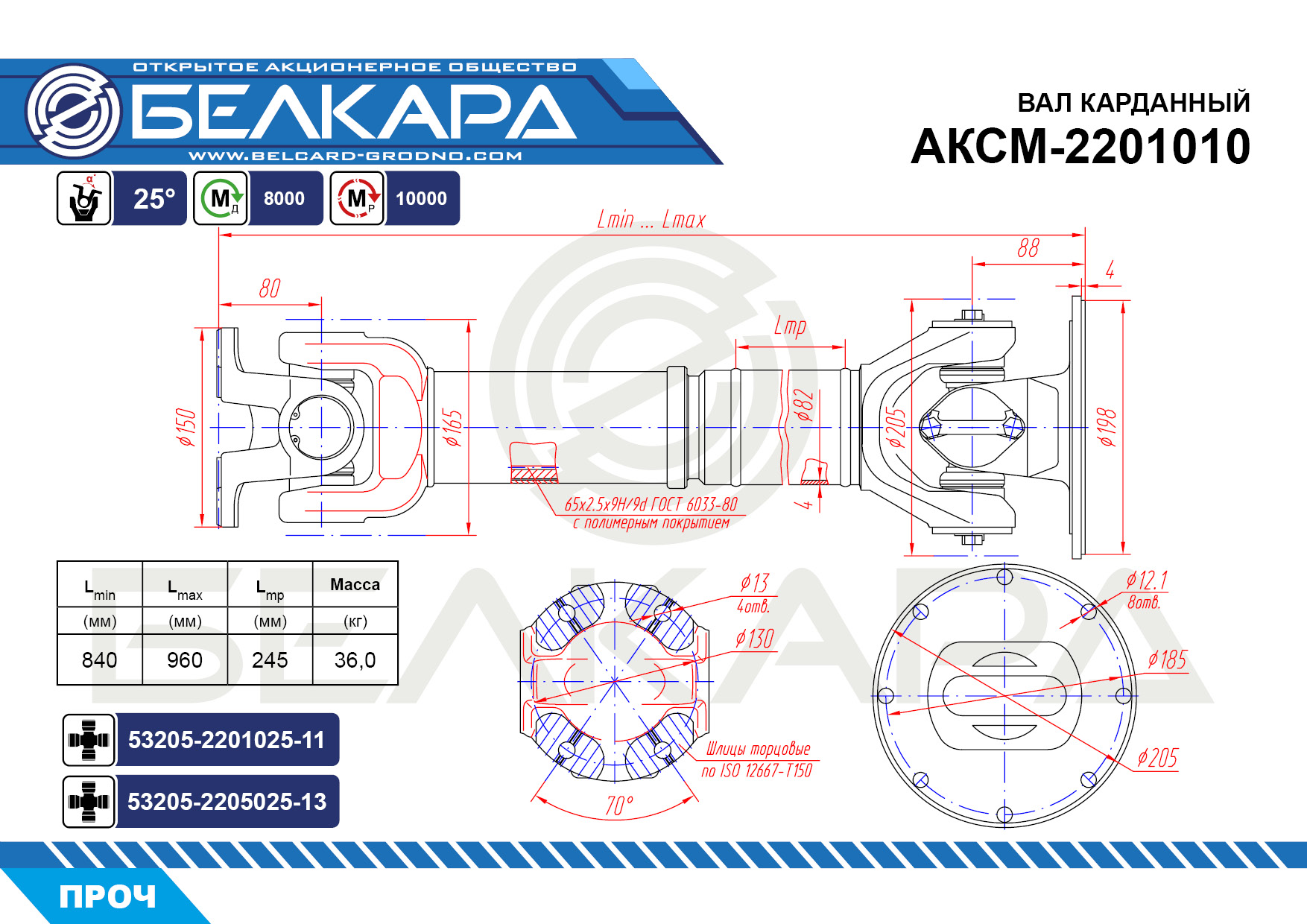

Обозначение	АКСМ-2201010
Мд Крутящий момент без остаточной деформации	8000 , Н*м
Мр Крутящий момент без разрушения	10000 , Н*м
D Диаметр окружности описанной элементами шарнира	205 , мм.
d x S d - внутренний диаметр трубы \r\n S - толщина стенки трубы	82х4 , мм.
a1 Угол поворота в шарнире	25 , град.
a2 Угол поворота в шарнире	25 , град.
Lmin Длина вала в полностью сжатом положении	840 , мм.
Ход Рабочий ход в шлицевой паре	120 , мм.
M Масса карданного вала	36 , кг.

АКСМ-2201010
