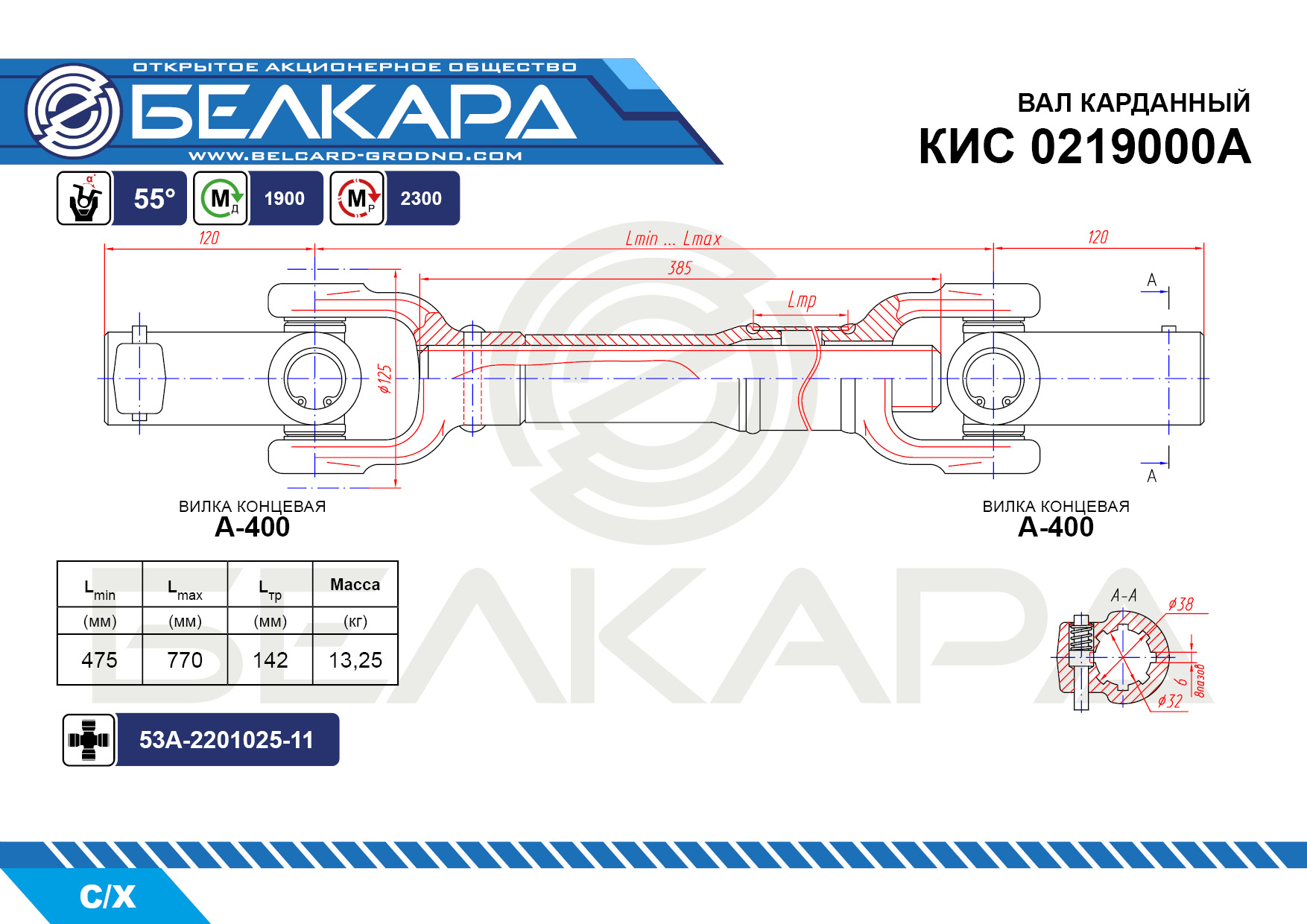

| Обозначение | КИС 0219000А |
|
Мд Крутящий момент без остаточной деформации
| 1900 , Н*м |
|
Мр Крутящий момент без разрушения
| 2300 , Н*м |
|
D Диаметр окружности описанной элементами шарнира
| 125 , мм. |
|
a1 Угол поворота в шарнире
| 55 , град. |
|
a2 Угол поворота в шарнире
| 55 , град. |
|
Lmin Длина вала в полностью сжатом положении
| 475 , мм. |
|
Ход Рабочий ход в шлицевой паре
| 295 , мм. |
|
M Масса карданного вала
| 13,25 , кг. |
