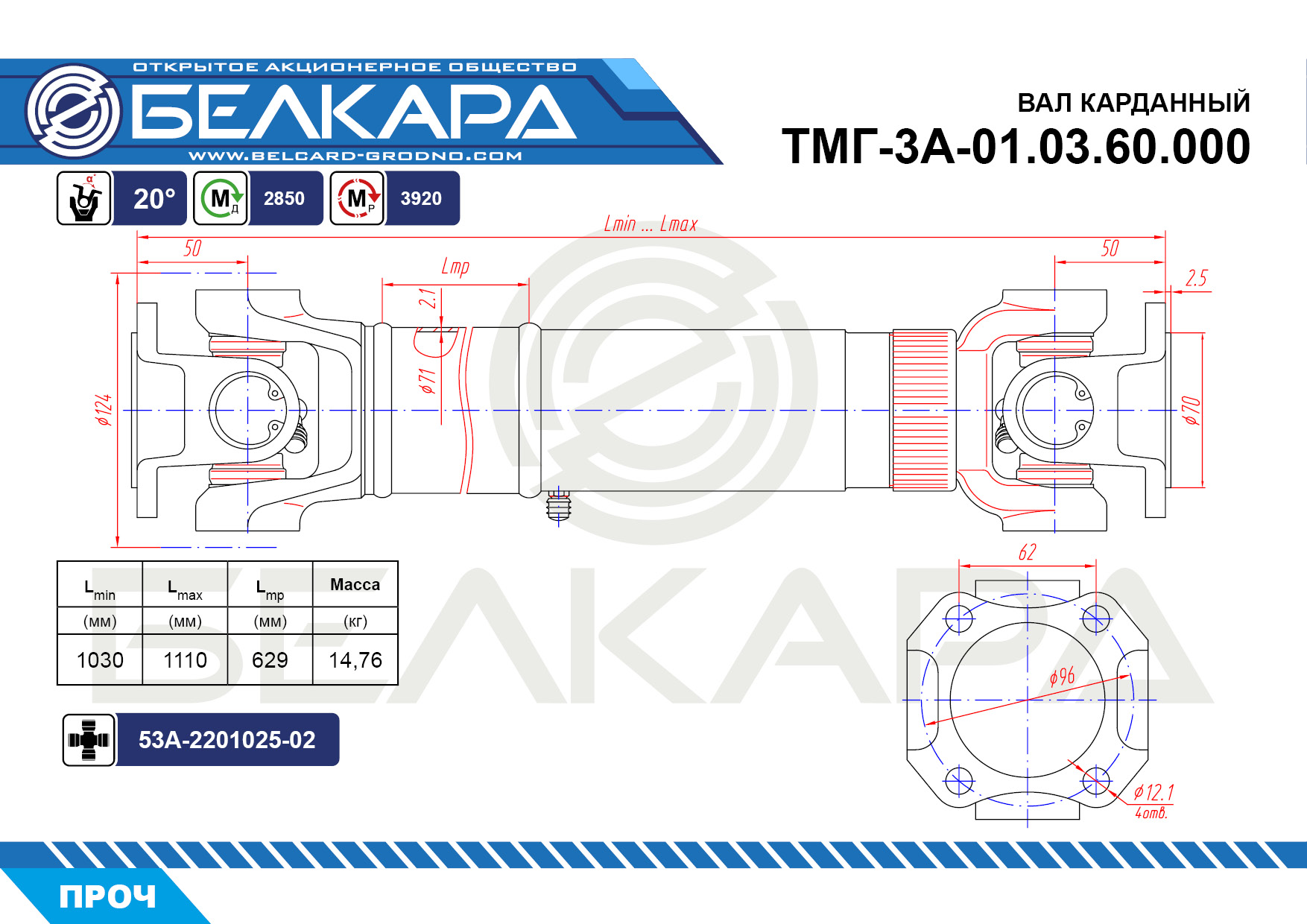

Обозначение	ТМГ-3А-01.03.60.000
Мд Крутящий момент без остаточной деформации	2850 , Н*м
Мр Крутящий момент без разрушения	3920 , Н*м
D Диаметр окружности описанной элементами шарнира	124 , мм.
d x S d - внутренний диаметр трубы \r\n S - толщина стенки трубы	71х2.1 , мм.
a1 Угол поворота в шарнире	20 , град.
a2 Угол поворота в шарнире	20 , град.
Lmin Длина вала в полностью сжатом положении	1030 , мм.
Ход Рабочий ход в шлицевой паре	80 , мм.
M Масса карданного вала	14,76 , кг.

ТМГ-3А-01.03.60.000
